La tranciatura è un processo di lavorazione meccanica utilizzato per tagliare o sagomare materiali mediante l'uso di un punzone e una matrice. Nel settore della bulloneria, la tranciatura è essenziale per la produzione di componenti come viti, bulloni, rondelle e altri elementi di fissaggio. Questo processo offre alta precisione, efficienza e ripetibilità, rendendolo ideale per la produzione di massa.
Principi della Tranciatura
Processo di Tranciatura
Il processo di tranciatura coinvolge i seguenti passaggi:
- Preparazione del Materiale: Il materiale grezzo, solitamente una lamiera di metallo, viene posizionato sulla matrice.
- Applicazione del Punzone: Il punzone viene spinto contro il materiale con una forza elevata, separandolo in corrispondenza dei contorni della matrice.
- Espulsione del Pezzo: Il pezzo tranciato viene espulso dalla matrice, pronto per ulteriori lavorazioni o assemblaggio.
Attrezzature Utilizzate
- Punzone: Realizzato in acciaio ad alta resistenza, deve mantenere affilatura e precisione per garantire tagli netti.
- Matrice: Struttura che supporta il materiale e determina la forma del pezzo tranciato.
- Pressa: Macchina che fornisce la forza necessaria per il processo di tranciatura.
Parametri Chiave della Tranciatura
Proprietà dei Materiali
| Materiale | Durezza (HV) | Spessore Tipico (mm) | Applicazioni Tipiche |
|---|---|---|---|
| Acciaio al Carbonio | 120-180 | 0.5-3.0 | Viti, bulloni, rondelle |
| Acciaio Inossidabile | 200-300 | 0.3-2.5 | Fasteners resistenti alla corrosione |
| Alluminio | 30-70 | 0.5-5.0 | Elementi leggeri |
| Ottone | 100-150 | 0.4-4.0 | Componenti decorativi e funzionali |
Parametri di Processo
| Parametro | Valore Tipico |
|---|---|
| Forza di Tranciatura | 10-100 tonnellate |
| Velocità di Tranciatura | 60-300 colpi/minuto |
| Gioco Punzone-Matrice | 5-15% dello spessore del materiale |

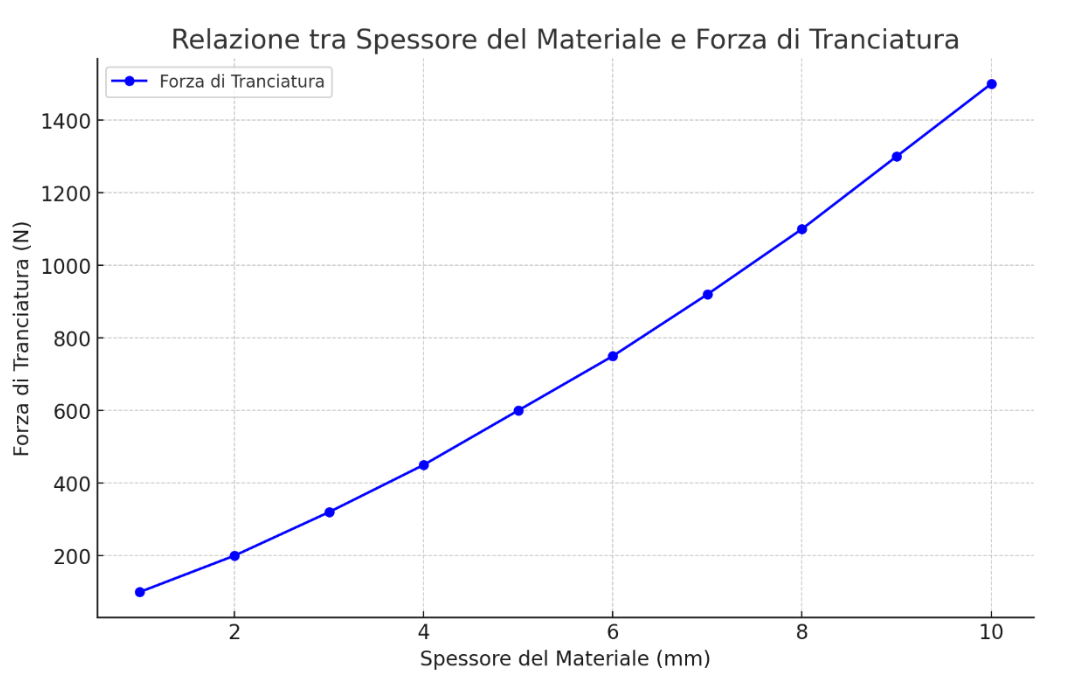

Grafico: Relazione tra Spessore del Materiale e Forza di Tranciatura
Il grafico sopra mostra come la forza di tranciatura varia in funzione dello spessore del materiale per diversi tipi di metalli.
Immagini del Processo di Tranciatura
L'immagine seguente mostra una pressa di tranciatura in azione:
Vantaggi della Tranciatura
- Alta Precisione: Permette di ottenere componenti con tolleranze ristrette e bordi netti.
- Efficienza: Adatta per la produzione di massa con alti volumi e cicli di produzione rapidi.
- Versatilità: Può essere utilizzata per una vasta gamma di materiali e spessori.
- Riduzione degli Sprechi: L'ottimizzazione del layout dei pezzi sulla lamiera riduce al minimo i materiali di scarto.
Conclusione
La tranciatura rappresenta una tecnologia chiave nel settore dei fasteners, offrendo soluzioni efficienti e precise per la produzione di elementi di fissaggio. Investire in attrezzature di tranciatura di alta qualità e in materiali appropriati può migliorare significativamente la produttività e la qualità dei prodotti finiti. Collaborare con fornitori esperti e affidabili garantisce l'approvvigionamento di attrezzature e materiali che soddisfano elevati standard di prestazione e durata.
