Caratteristiche Meccaniche di Viti e Viti Prigioniere con Filettatura Metrica secondo IS UNI EN ISO 898-1:2013
Introduzione
La norma IS UNI EN ISO 898-1:2013 specifica le caratteristiche meccaniche delle viti e delle viti prigioniere con filettatura metrica, fabbricate in acciaio al carbonio e acciaio legato. Questa norma copre una vasta gamma di classi di resistenza, determinando i requisiti per proprietà come la resistenza alla trazione, la durezza e la resilienza.
Classificazione delle Viti
Le viti e le viti prigioniere sono classificate in base alla loro classe di resistenza, che viene indicata con una coppia di numeri. Il primo numero indica 1/10 della resistenza minima alla trazione in MPa, mentre il secondo numero indica 1/10 del rapporto tra la resistenza alla trazione e il limite di snervamento.
Tabelle delle Classi di Resistenza
| Classe di Resistenza | Resistenza alla Trazione (MPa) | Limite di Snervamento (MPa) |
|---|---|---|
| 4.6 | 400 | 240 |
| 5.6 | 500 | 300 |
| 8.8 | 800 | 640 |
| 10.9 | 1000 | 900 |
| 12.9 | 1200 | 1080 |
Proprietà Meccaniche delle Viti
| Proprietà | Classe 4.6 | Classe 5.6 | Classe 8.8 | Classe 10.9 | Classe 12.9 |
|---|---|---|---|---|---|
| Resistenza alla Trazione (MPa) | 400 | 500 | 800 | 1000 | 1200 |
| Limite di Snervamento (MPa) | 240 | 300 | 640 | 900 | 1080 |
| Allungamento (%) | 22 | 20 | 12 | 9 | 8 |
| Durezza (HV) | 130-180 | 155-220 | 255-335 | 320-380 | 385-445 |

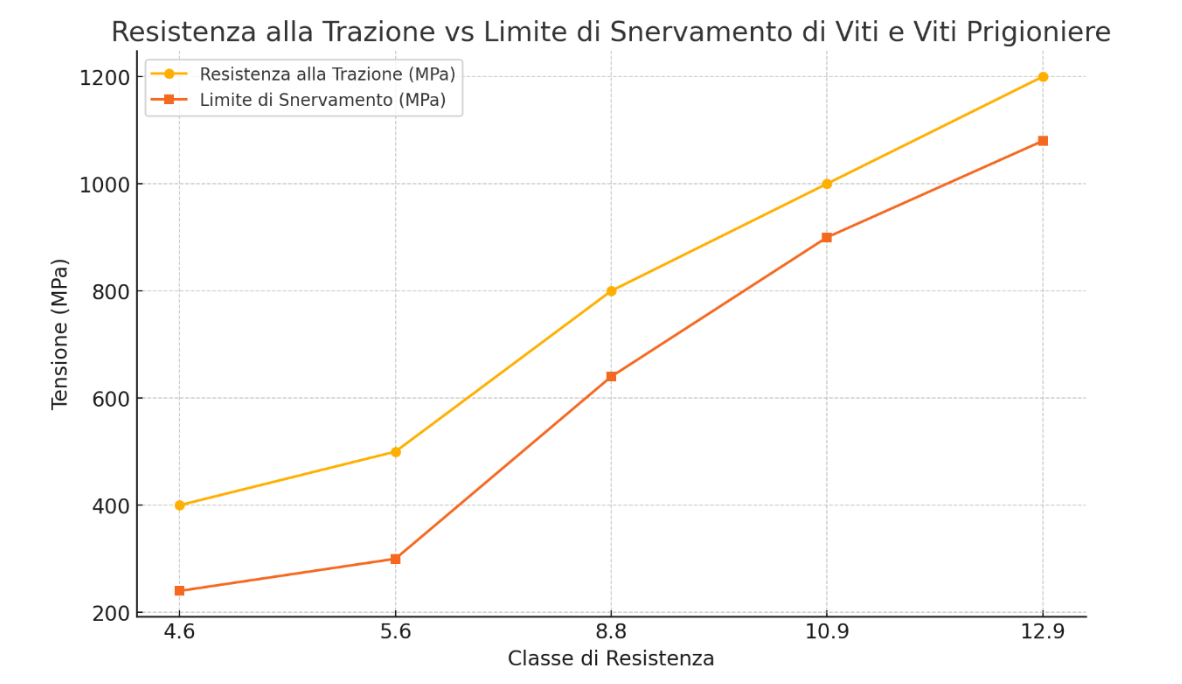

Grafico: Resistenza alla Trazione vs Limite di Snervamento
Il grafico sopra mostra la relazione tra la resistenza alla trazione e il limite di snervamento per le diverse classi di resistenza delle viti.
Immagini di Microstruttura
L'immagine seguente mostra la microstruttura tipica di una vite di classe 8.8:
Applicazioni delle Viti con Filettatura Metrica
Le viti e le viti prigioniere con filettatura metrica sono utilizzate in una vasta gamma di applicazioni industriali, tra cui:
- Industria Automobilistica: Utilizzate per il montaggio di componenti del motore, carrozzeria e sistemi di trasmissione.
- Edilizia: Utilizzate per il fissaggio di strutture in acciaio, ponti e infrastrutture.
- Macchinari Industriali: Utilizzate per l'assemblaggio di macchine utensili, attrezzature agricole e impianti industriali.
- Elettronica: Utilizzate per il fissaggio di componenti elettronici, quadri elettrici e dispositivi.
Trattamenti Superficiali
Le viti possono essere sottoposte a vari trattamenti superficiali per migliorarne le proprietà e aumentarne la durata. Tra questi trattamenti vi sono:
- Zincatura: Applicazione di uno strato di zinco per migliorare la resistenza alla corrosione.
- Rivestimenti Organici: Applicazione di vernici o rivestimenti polimerici per protezione contro la corrosione e miglioramento estetico.
Trattamenti Termici: Tempra e rinvenimento per aumentare la durezza e la resistenza meccanica.
Conclusione
Le viti e le viti prigioniere con filettatura metrica conformi alla norma IS UNI EN ISO 898-1:2013 rappresentano una scelta eccellente per le aziende che cercano soluzioni di fissaggio affidabili, durevoli e conformi agli standard internazionali. La loro vasta gamma di classi di resistenza le rende adatte a molteplici applicazioni industriali, dall'automotive all'edilizia.
Collaborare con fornitori esperti e affidabili è fondamentale per garantire l'approvvigionamento di materiali che soddisfano rigorosi standard di qualità e prestazioni. Affidarsi a prodotti certificati secondo la norma IS UNI EN ISO 898-1:2013 assicura il rispetto delle specifiche tecniche richieste e la massima sicurezza nelle applicazioni critiche.
